HV固体イオンキャパシタ(HV-SIC)：実験による原理検証

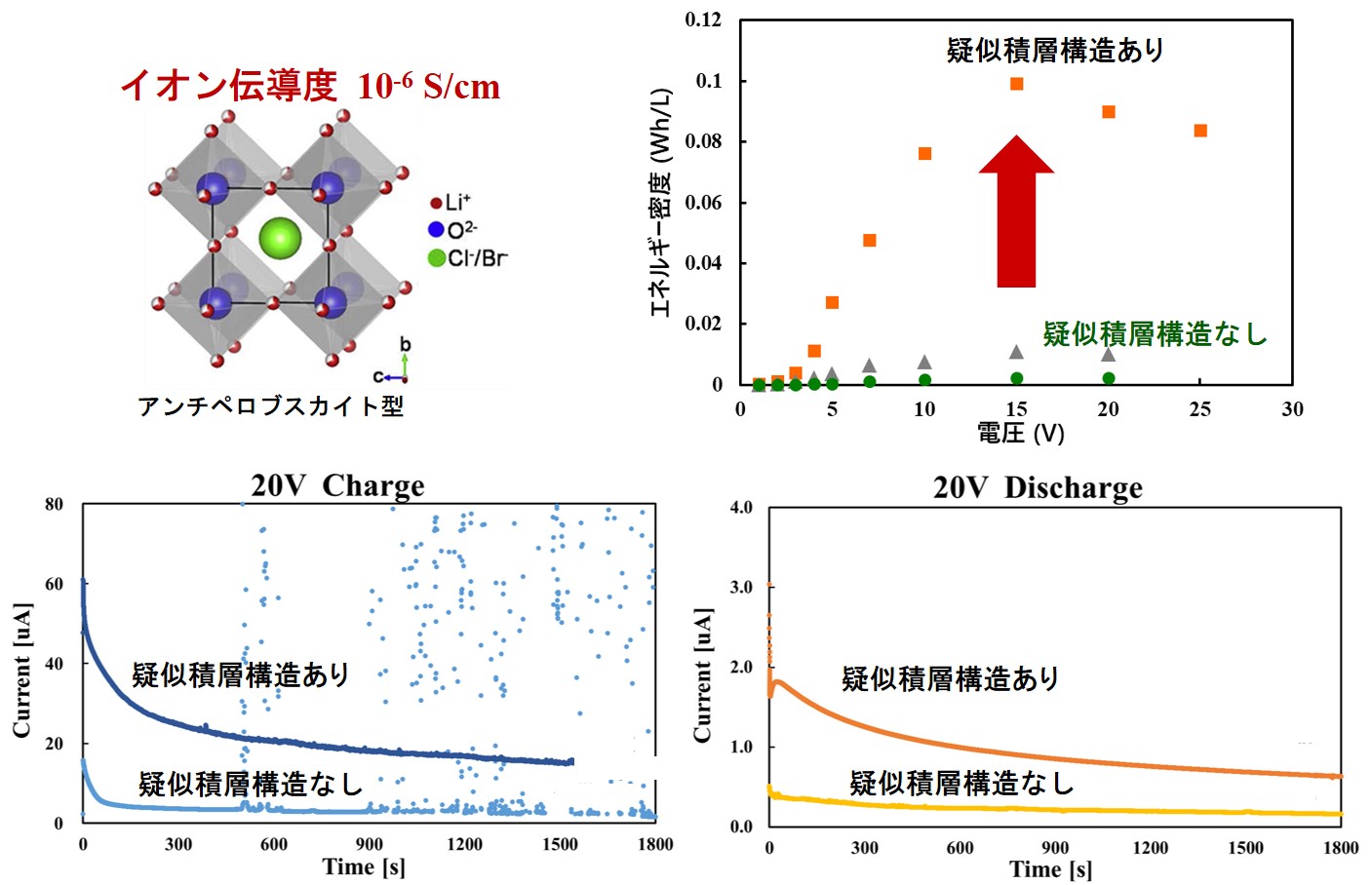

	図1 リチウム型でのナノ構造（疑似積層構造）による高電圧化の実験的検証
	図1はリチウム型HV固体イオンキャパシタ(Li-HV-SIC)の実験結果です。ナノ構造の一種である疑似積層構造を導入することで、20Vでの充放電が可能になっていることがわかります。 ナノ構造を導入していない試料では、充電時にパルス的な電流が流れ電気分解が起こっているのに対し、ナノ構造を入れた試料ではそれが抑えられています。 このことから固体電解質にナノ構造（疑似積層構造）を導入することで、電気二重層キャパシタを高電圧化したHV固体イオンキャパシタ(HV-SIC)が作れることが実験的に検証されました。 エネルギー密度についても高電圧での充放電が可能になったため、大幅に増加しました。 しかしながら、試料の厚みが500μmと厚いこととナノ構造の均一性が悪いために大きなエネルギー密度は得られていません。

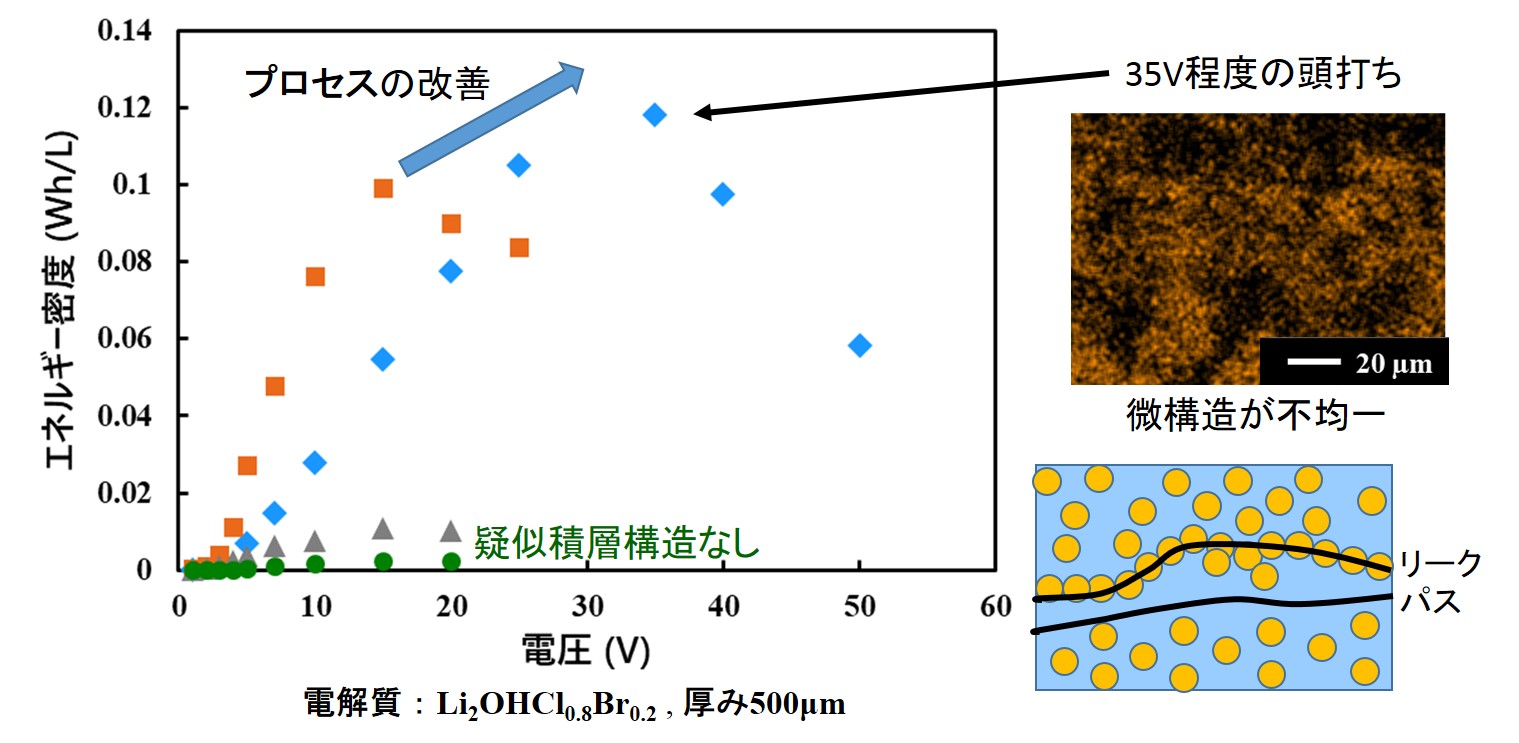

	図2 プロセスの改善による高電圧化と頭打ちの原因
	HV固体イオンキャパシタ(HV-SIC)の性能は、材料合成プロセスの精度に大きく依存します。わずかな改良でも高電圧化によるエネルギー密度の向上が観測されます。 しかしながら、現状ではプロセス精度が十分でなく、図のようにナノ構造の不均一性があるために、ファラデー電流および電子電流のリークパスが形成され、キャパシタの特性を大きく損なっています。 モノ作りに自信のある日本の部品・素材メーカであれば、大幅な性能向上が期待できます。
